加工中のワーク保持の実演

1．加工前のコントローラーパラメータ設定

1. 切削工具を対応する工具マガジンに事前に装着してください。工具マガジンがない装置の場合は、工具を事前に準備し、システムからの指示があったら交換してください。

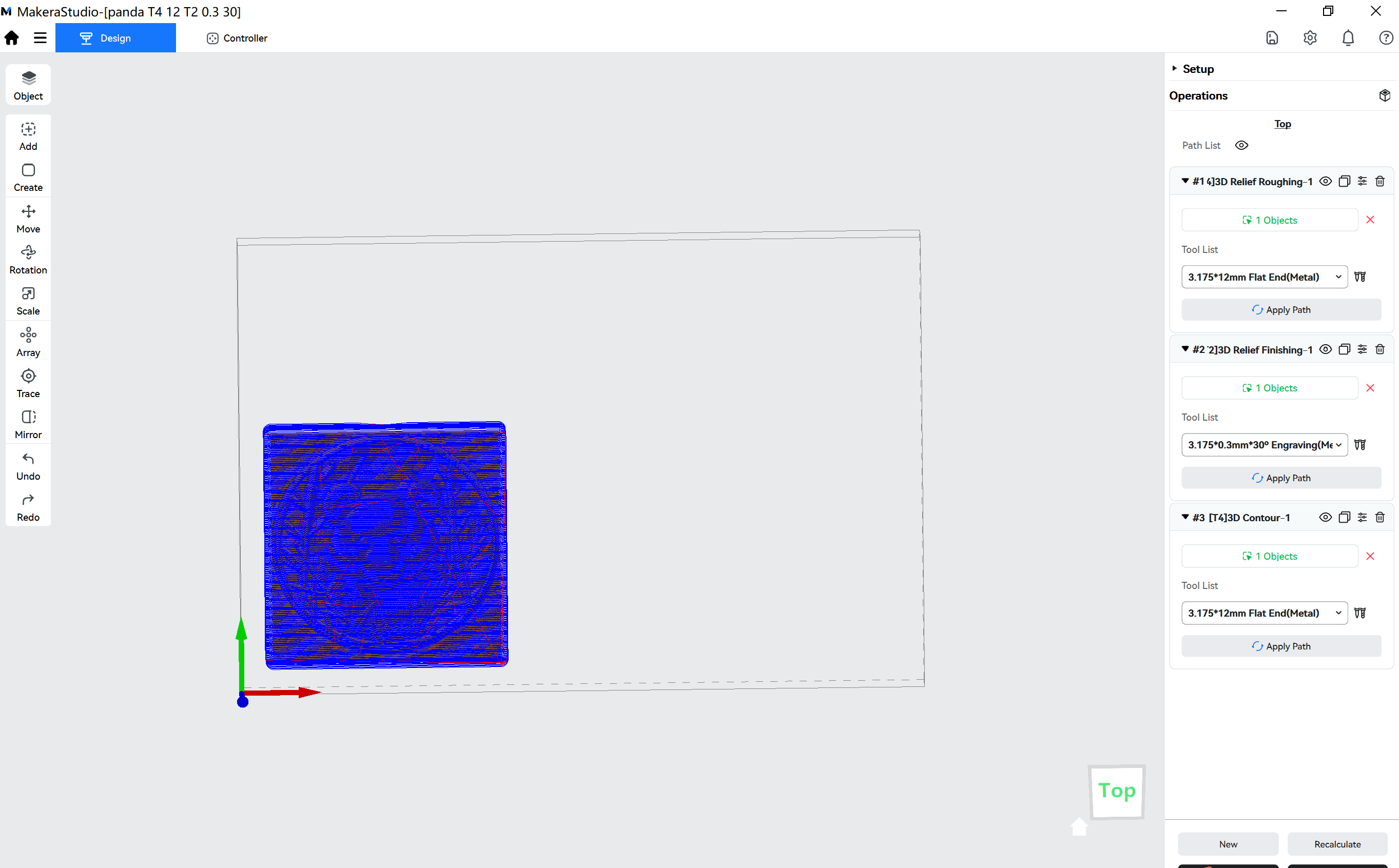

2. NCプログラムをアップロードして選択します

3. 作業座標系を設定します。アンカーポイント 1 を基準として、X オフセット 0、Y オフセット 0 とします。

4. 「境界線をスキャン」オプションにチェックを入れます。

5. 「自動Z軸ツール設定」オプションをチェックし、パス原点に対するツール設定ポイントをXオフセット65、Yオフセット45に設定します。

6. 「自動水平調整」のチェックを外します。（材料表面が非常に平坦なため、自動水平調整の検出は不要です。）

7. 機器の保護カバーを閉じて、プログラムを実行します。

注：
1. 加工中に問題が発生した場合は、緊急停止ボタンを押して原点に戻してください。加工を再開するには、スキャンとZ軸工具設定のチェックを外し、そのまま実行してください。
2. モデルのサイズは必要に応じて調整できますが、調整後のZ軸方向はブランク材の厚さを超えないように注意してください。

2．加工工程段階の写真

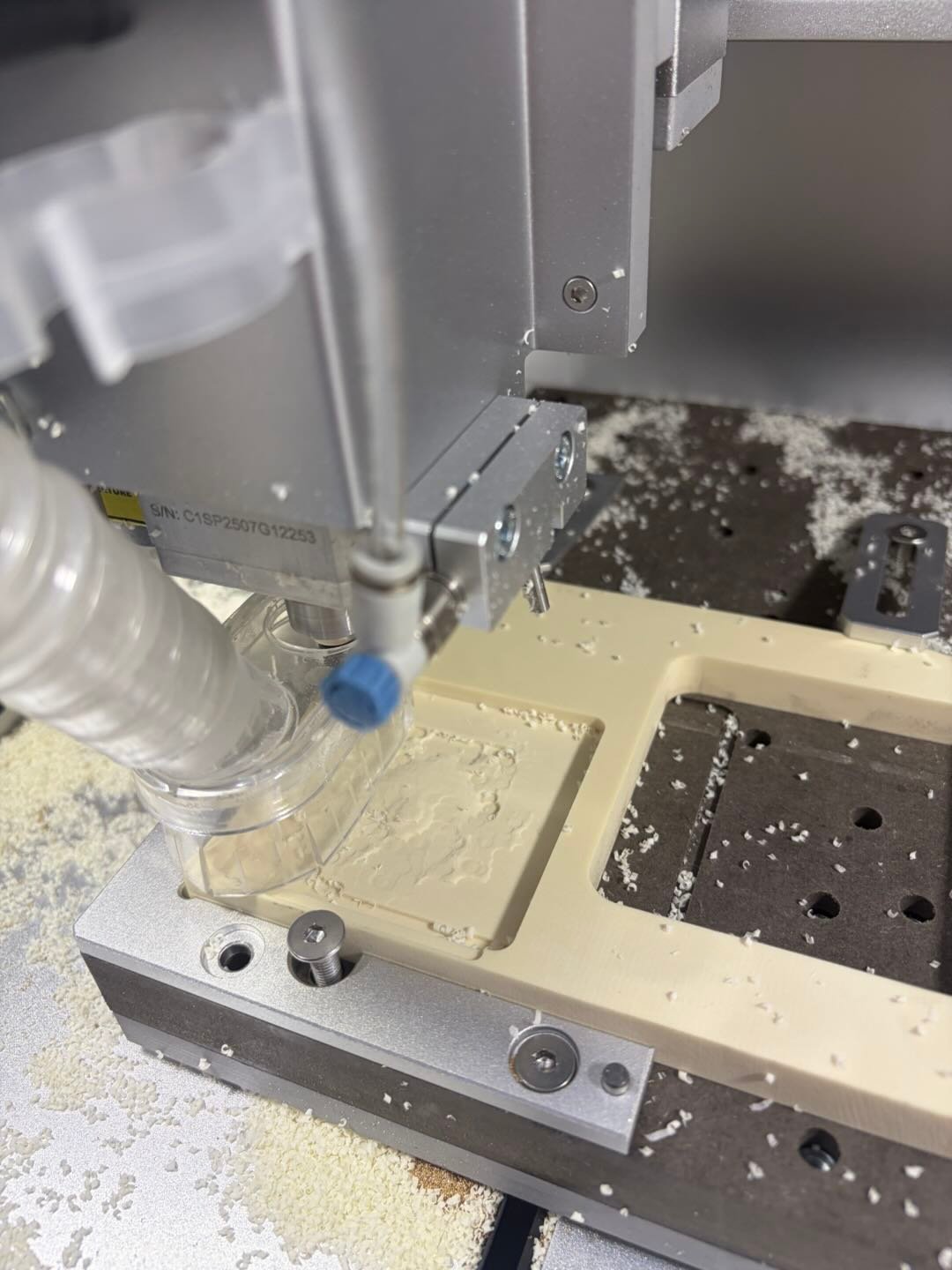

荒削り段階：工具は輪郭荒削りを行い、余分な材料を徐々に除去します。

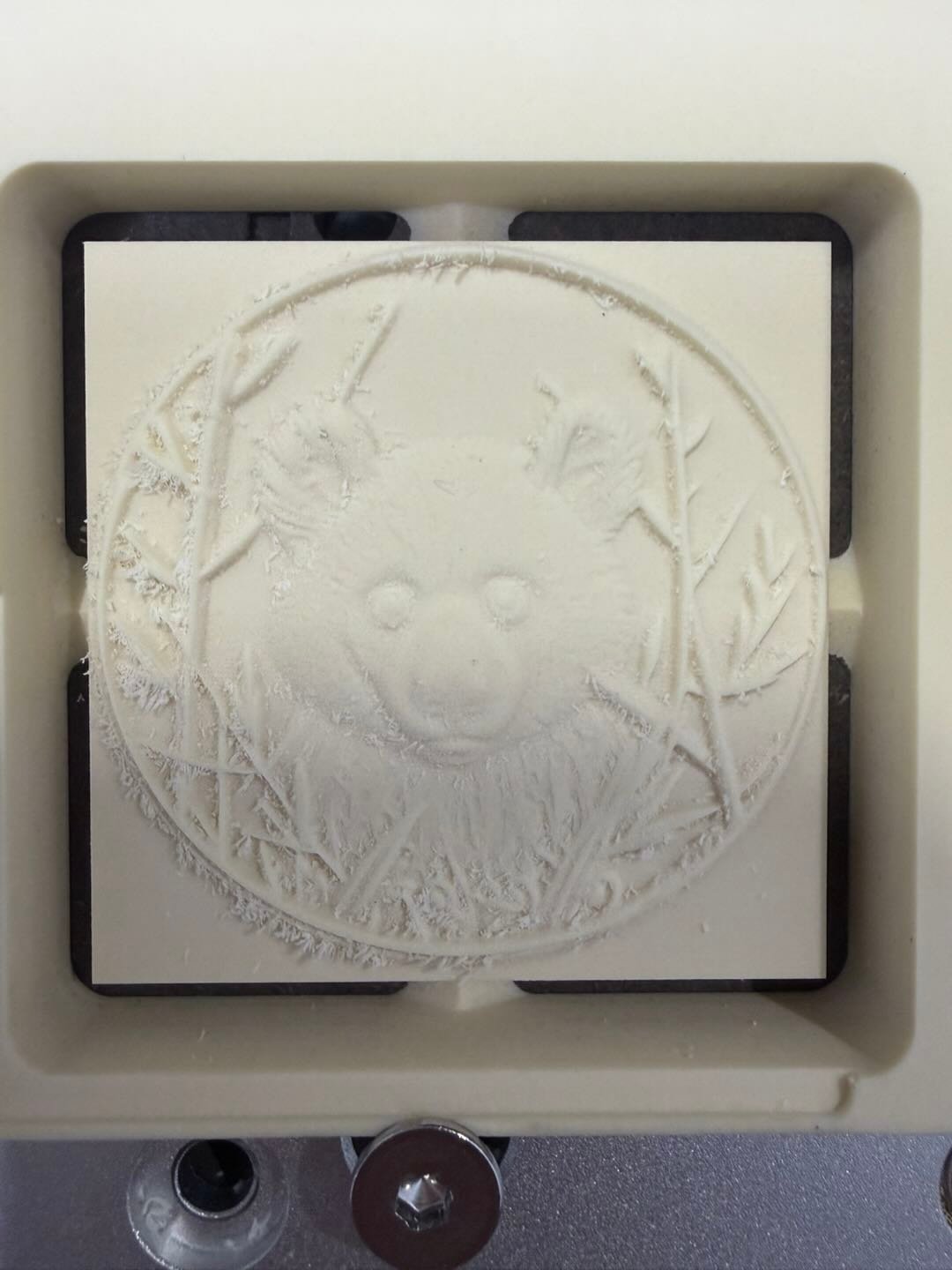

仕上げ完了：パンダのレリーフ全体の輪郭が、豊かなディテールとともに明確に表現されています。

3．後処理

柔らかいブラシを使って表面の汚れを落としてください。

柔らかい毛のブラシを使って、レリーフの表面や隙間から木くずやゴミを丁寧に取り除いてください。レリーフの細部を傷つけないよう、質感の方向に沿って優しくブラッシングするように注意してください。

完成品の効果：パンダのレリーフ完成品の展示

完成品の展示：パンダは愛らしい表情をしており、毛並みは繊細で自然な質感です。周囲の竹の枝や葉は、それぞれ異なる層状構造になっています。
