Bearbeitung eines hohlen Ostereis aus Messing

Dieses Projekt beinhaltet ein offizielles Tutorial-Video für die Produktion. Jeder ist herzlich eingeladen, es als Vorlage für die Nachahmung und die gemeinsame Erstellung zu nutzen.

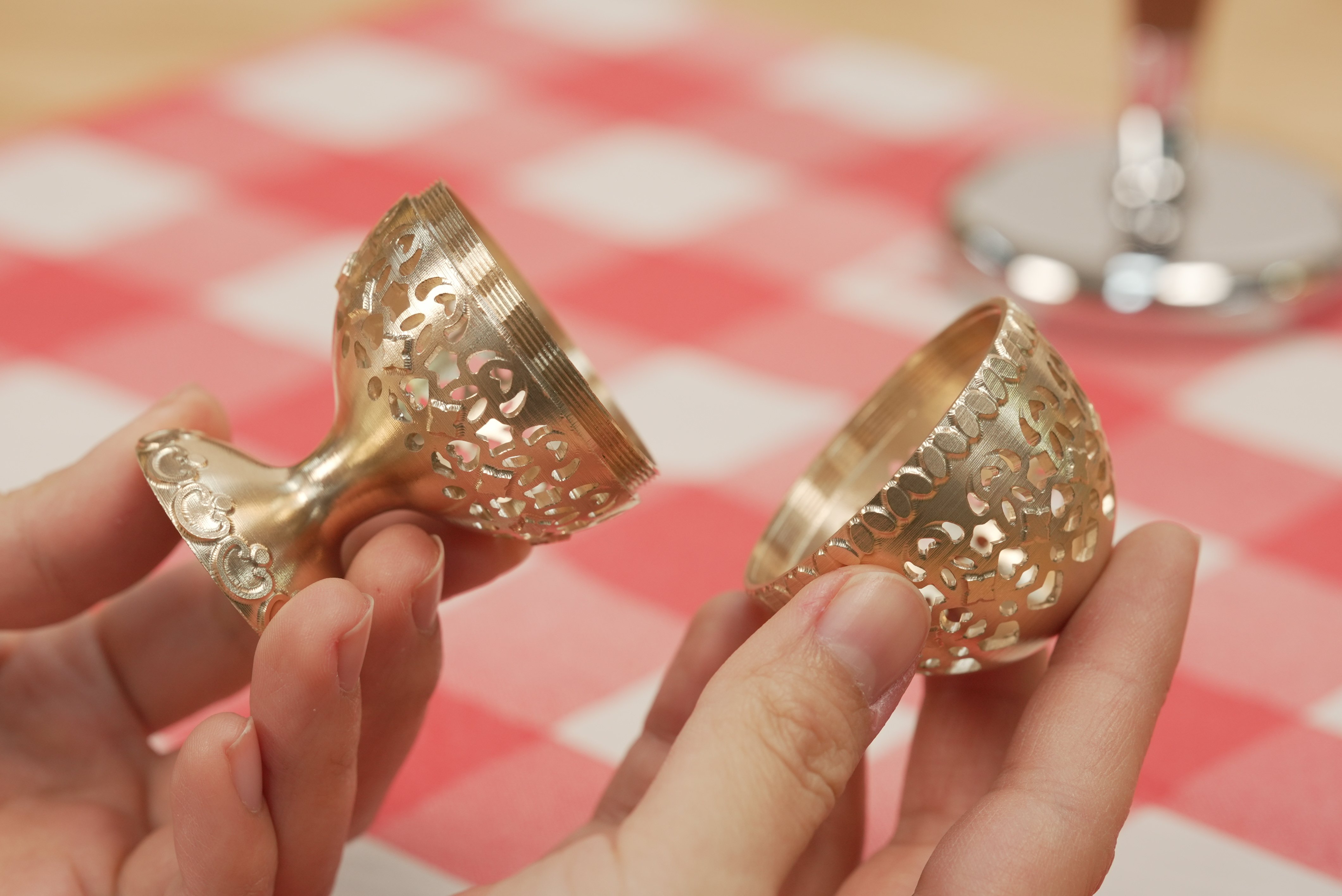

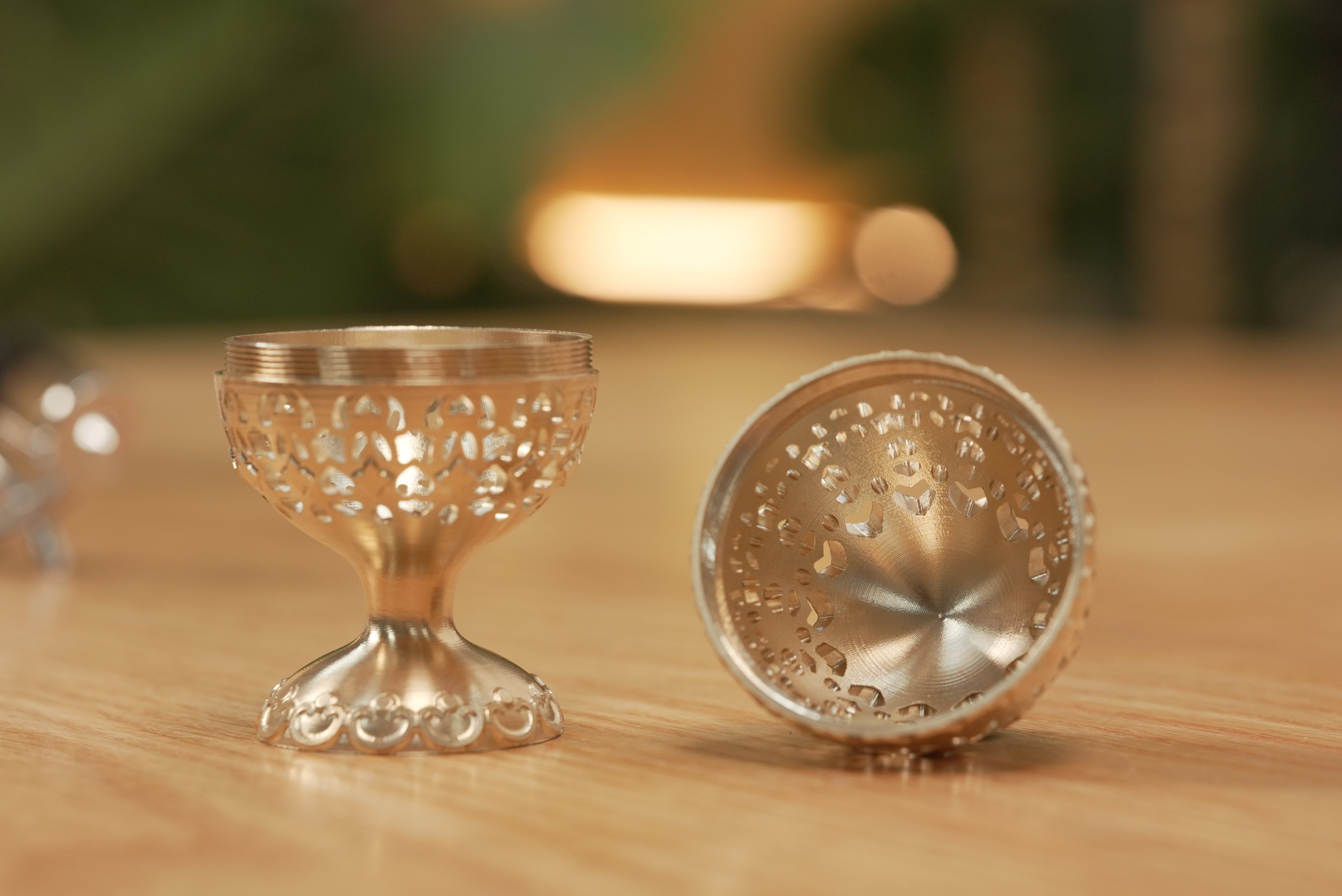

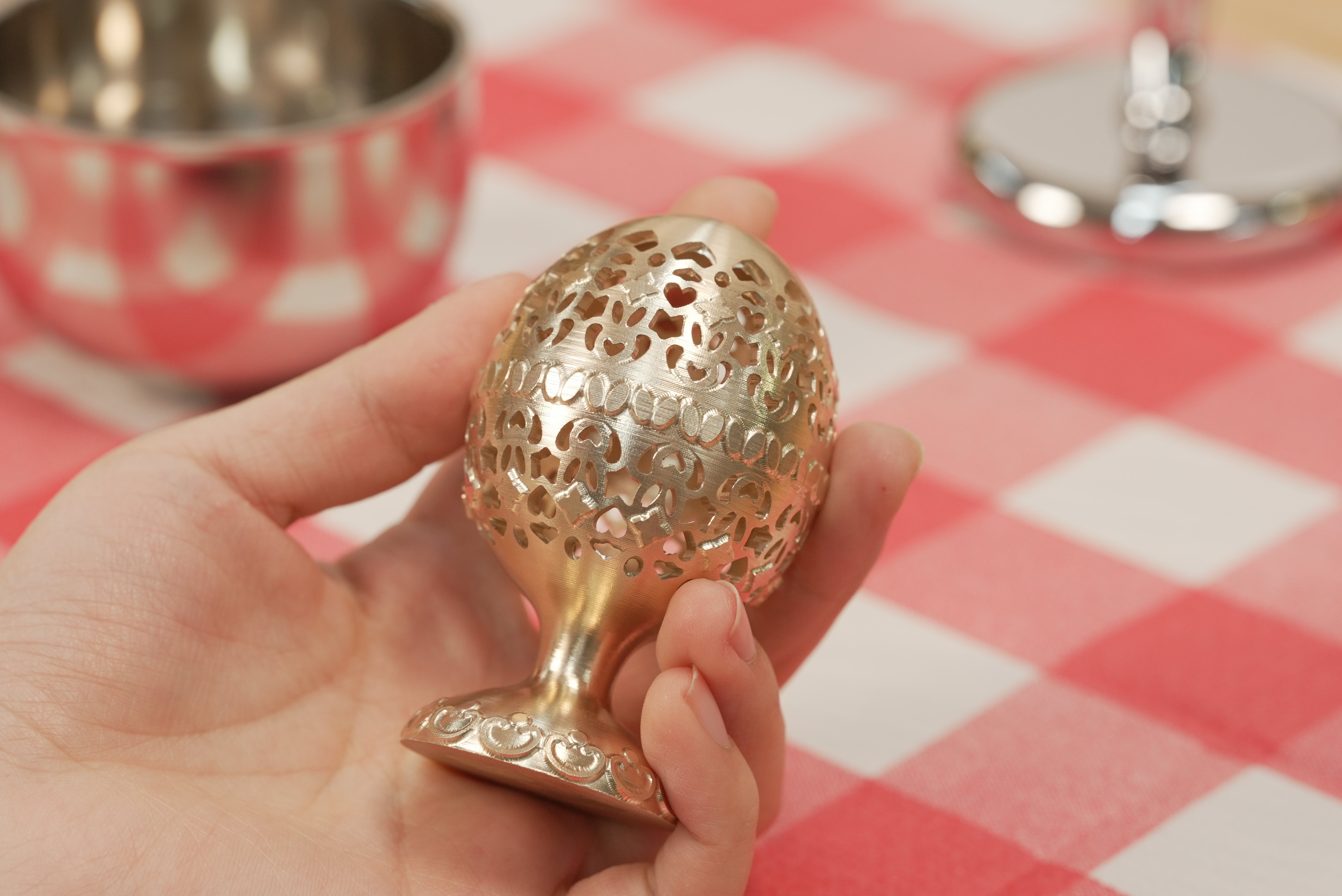

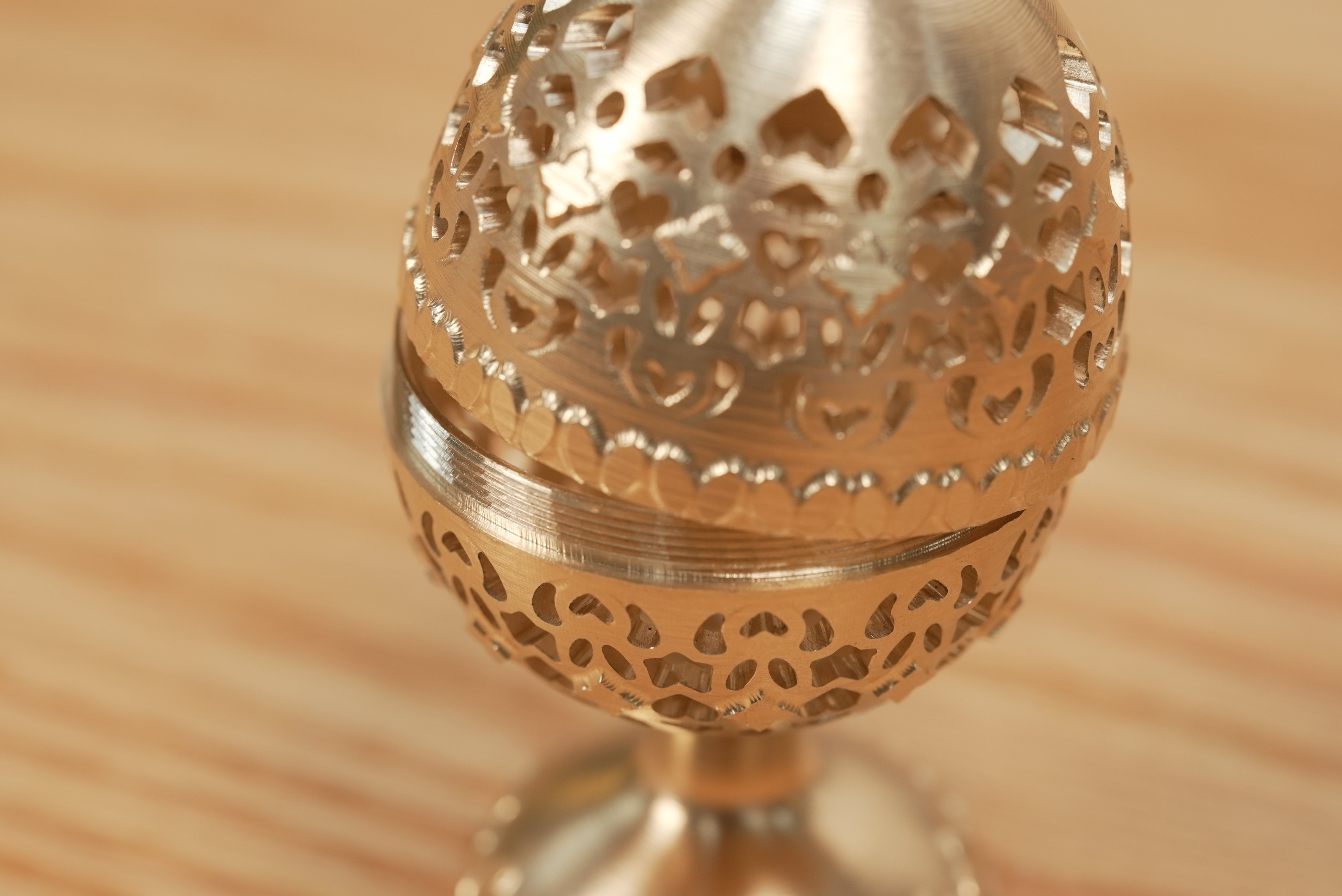

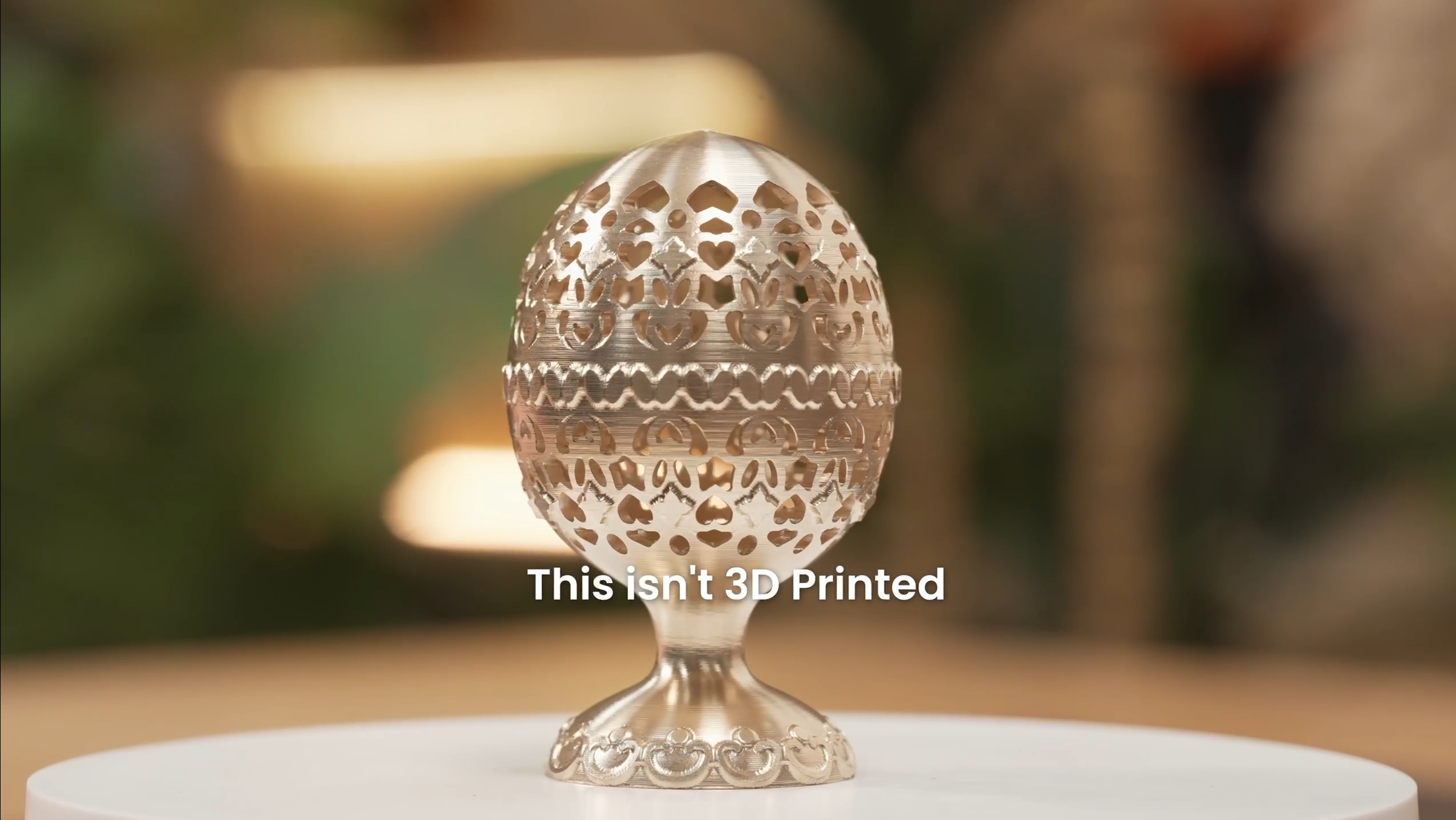

Dies ist ein Projekt zur Bearbeitung eines hohlen Ostereis aus Messing – eine Schmuckschatulle in Form eines hohlen Ostereis aus Messing zur Aufbewahrung kleiner Gegenstände wie Ringe und Ohrringe. Sie dient gleichzeitig als Referenzfall für die simultane 4-Achs-Bearbeitung mit der Carvera Air Desktop-CNC-Maschine und ist ein kunstvolles Objekt, das präzise Fertigung mit Vintage-Ästhetik verbindet.

Sie können das Projekt mit Materialien Ihrer Wahl realisieren. Die hochgeladenen Modelldateien enthalten die Gesamtmontagezeichnung, Teilezeichnungen und Werkzeugzeichnungen. Der Produktionsprozess ist relativ komplex und eignet sich für erfahrene Bastler und langjährige Nutzer von MAKERA-Geräten. Sie können das Modell zudem an Ihre Bedürfnisse anpassen.

Die zentrale Herausforderung dieses Projekts liegt weniger im fertigen Produkt selbst, sondern vielmehr in der simultanen 4-Achs-Bearbeitung gekrümmter Oberflächen, der präzisen Steuerung des Aushöhlens und der Gewindeanpassung . Hoffentlich inspiriert Sie das. Lassen Sie uns gemeinsam kreativere Spielmöglichkeiten entdecken. Sie sind herzlich eingeladen, sich an der Weiterentwicklung und Verbesserung dieses Projekts zu beteiligen.

Nachfolgend finden Sie die Projektablaufbeschreibung. Sie können die NC-Werkzeugwegdateien für dieses Projekt herunterladen und die Bearbeitung anschließend anhand des Video-Tutorials und der unten stehenden Anweisungen durchführen:

Verfahren 1: 4-Achsen-Rohmaterialvorverarbeitung

Spannen Sie zwei Messingstangen in die 4-Achs-Vorrichtung ein: eine mit 50 mm Durchmesser und 60 mm Länge und die andere mit 50 mm Durchmesser und 34 mm Länge . Laden Sie das Programm 1_GD hoch und wählen Sie es aus. Starten Sie den Bearbeitungsvorgang und warten Sie, bis die Maschine ihn abgeschlossen hat.

Verfahren 2: Oberdeckel – Innenaushöhlung & Gewindegravur

Installieren Sie das 3-Achs-Werkzeugmodul gemäß der Videoanleitung. Spannen Sie eine Standard-Messingstange ( 50 mm Durchmesser × 34 mm Länge) mit einer Druckplatte ein. Laden Sie das Programm 2_F3.175T1-Q3.175T3-M4T6 hoch und wählen Sie es aus. Starten Sie die Bearbeitung und warten Sie, bis die Maschine den Vorgang abgeschlossen hat.

Verfahrensschritt 3: Untere Basis – Innenaushöhlung & Gewindegravur

Installieren Sie das 3-Achs-Werkzeugmodul gemäß der Videoanleitung. Spannen Sie eine Standard-Messingstange ( 50 mm Durchmesser × 34 mm Länge) mit einer Druckplatte ein. Laden Sie das Programm 3_F3.175T1-Q3.175T3-M4T6 hoch und wählen Sie es aus. Starten Sie die Bearbeitung und warten Sie, bis die Maschine den Vorgang abgeschlossen hat.

Verfahren 4: 4-Achsen-Hohlgravur

Verschrauben Sie die Innen- und Außengewinde von Eierdeckel und -boden, um eine spiralförmige Öffnungs- und Schließvorrichtung zu bilden. Folgen Sie der Videoanleitung, um das Teil mit der 4-Achs-Einheit und einem zusätzlichen 4-Backen-Spannfutter zu fixieren. Führen Sie die Werkzeugeinstellung und die Kalibrierung der koaxialen Ausrichtung für den 4-Achs-Drehtisch durch.

Der 3D-Taster stellt eine elektrische Verbindung zum Rahmen der Graviermaschine und dem 4-Achsen-Zubehör her und ermöglicht so die automatische Nullpunktserkennung des Werkstücks durch Abtasten des Metallmaterials.

Laden Sie das Programm 4_F3.175T1B3.175T3B2T2F1T5 hoch und wählen Sie es aus. Starten Sie den Bearbeitungsvorgang und warten Sie, bis die Maschine diesen Vorgang abgeschlossen hat.
